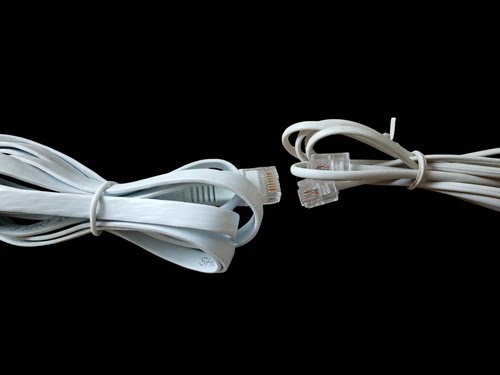

RJ45 (Ethernet/LAN) konnektörlü daha geniş olan kablo modem, router, bilgisayar veya TV bağlantısında kullanılır. RJ11/RJ12 Telefon kablosu ise bazı DSL ve telefon hattı bağlantılarında kullanılır.
Telefon (RJ11/RJ12) kablosu bağlantı şekli kullandığınız sisteme göre değişir:
RJ11 ve RJ12 kablo (veya konnektör) tipleri dışarıdan birbirine çok benzese de pin sayısı, iletim kapasitesi ve kullanım amaçları açısından belirgin farklara sahiptir. RJ11 genellikle standart ev telefonları ve ADSL modem bağlantıları için kullanılırken, RJ12 ofislerdeki karmaşık çok hatlı telefon sistemlerinde tercih edilir.
Pin Yapısı (İletken Sayısı):
RJ11: Genellikle 6 yuvalı (6P) bir yapıya sahip olup bunun 2 veya 4’ü kabloludur (6P2C veya 6P4C).
RJ12: Yine 6 yuvalıdır ancak altı pinin tamamı aktiftir ve kabloludur (6P6C)
Kullanım Alanı:
RJ11: Standart tek hatlı sabit telefonlar, faks makineleri ve ADSL internet bağlantıları için yeterlidir .RJ12: Santral sistemleri, çoklu telefon hatları ve tek bir jak üzerinden birden fazla sinyal gönderilmesi gereken ofis ortamları için tasarlanmıştır.
Hız ve Kapasite: RJ12, RJ11’e kıyasla daha fazla iletken kullandığından iki kata kadar daha fazla veri veya sinyal taşıma kapasitesine sahiptir.
Uyumluluk Notu: Fiziksel boyutları aynı olduğu için RJ11 fişini RJ12 yuvasına takabilirsiniz. Ancak daha az kabloya sahip bir RJ11 kablosu, RJ12 gerektiren çok hatlı bir sistemde tüm özellikleriyle çalışmaz.
